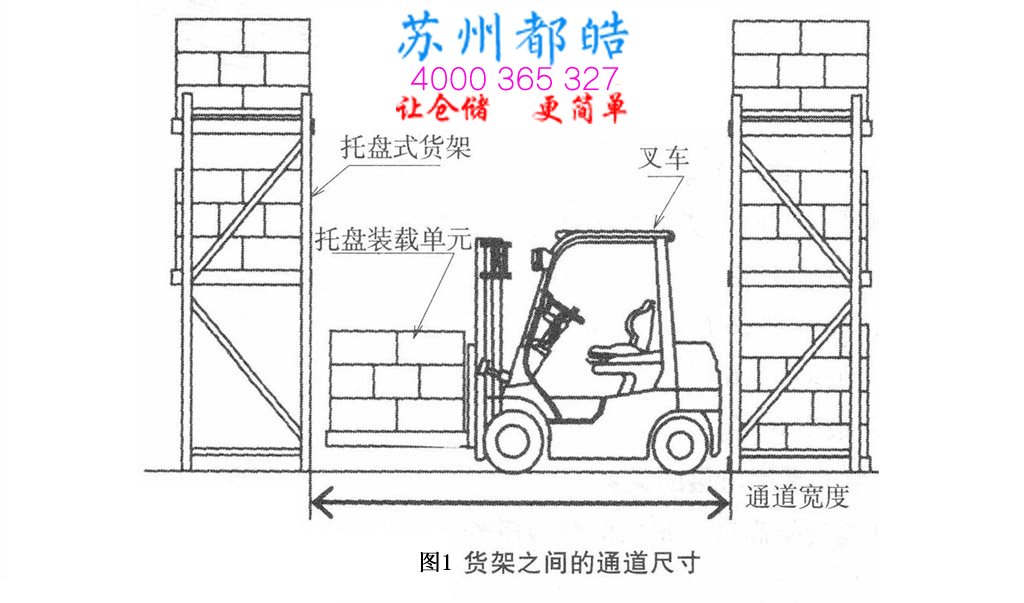

图1中，货架之间的道通尺寸取决于托盘尺寸和叉车的规格型号。
（1）4轮平衡式叉车
托盘尺寸：1100mm*1100mm，通道尺寸3480mm
托盘尺寸：1200mm*1100mm，通道尺寸3580mm
（2）前后移动式叉车
托盘尺寸：1100mm*1100mm，通道尺寸2460mm
托盘尺寸：1200mm*1100mm，通道尺寸27350mm
（3）大通道计算

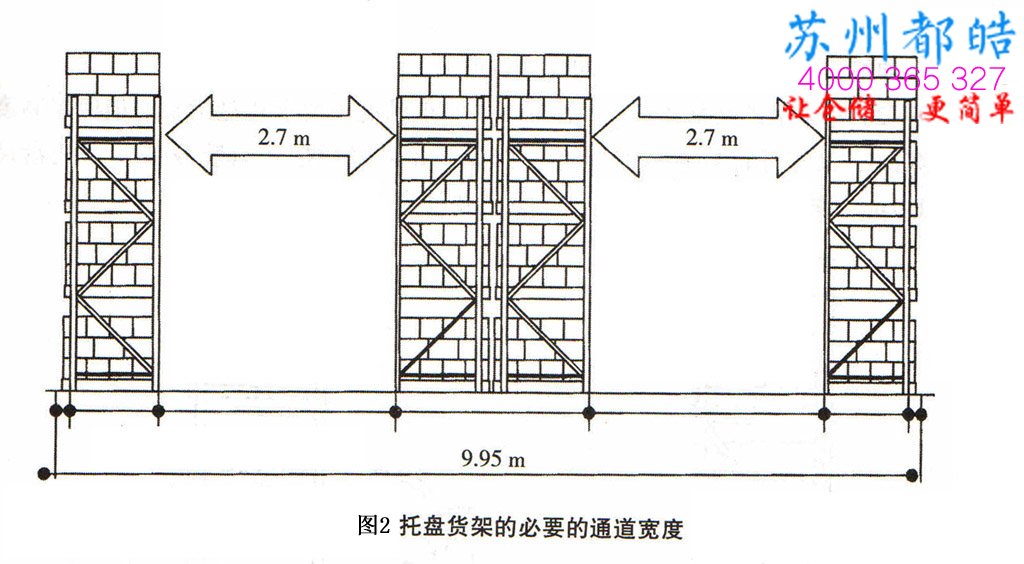

图2为托盘规格为1.1m*1.1m的托盘货架的叉车通道宽度。为便于叉车作业4排托盘货架的叉车通道宽度为2.7m。4排货架的总储存部分宽度4.55m,两个叉车通道宽度占5.4m。
（4）最小通道宽度
图3为托盘货架实用直角通道宽度。为了使叉车在托盘货架之间自由储存作业，托盘必须具备最小的通道宽度。
（5）不同叉车的货架通道宽度。

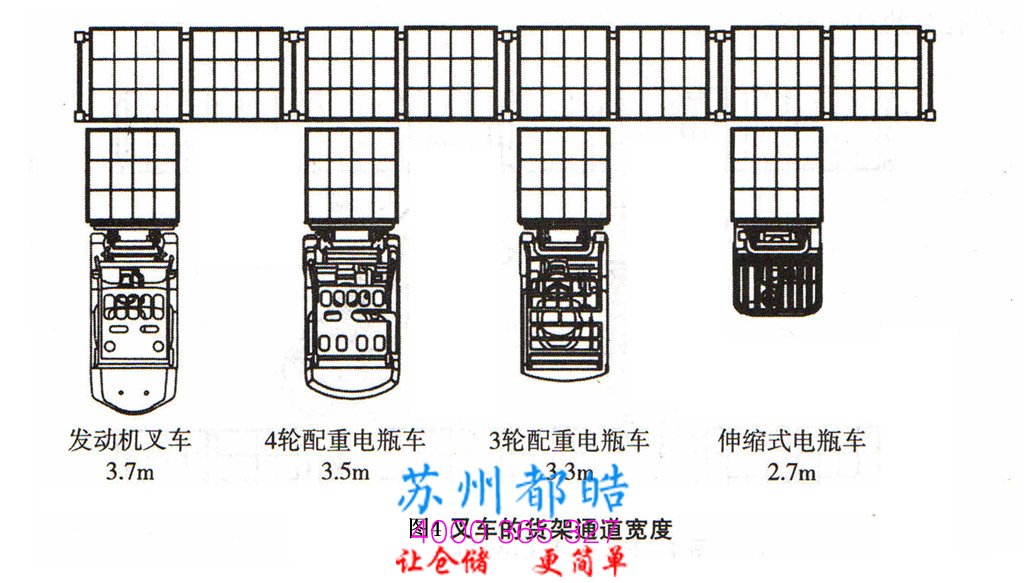

图4为1.5t叉车（托盘1.1m*1.1m）的货架宽度。由图可知发动机式叉车要求的通道宽度最大，伸缩式叉车要求通道宽度最小。在设计货架通道宽度时，必须按照叉车产品目录查找所需叉车规格尺寸和相应的通道宽度。
（6）伸缩式电瓶车推入托盘法的通道宽度

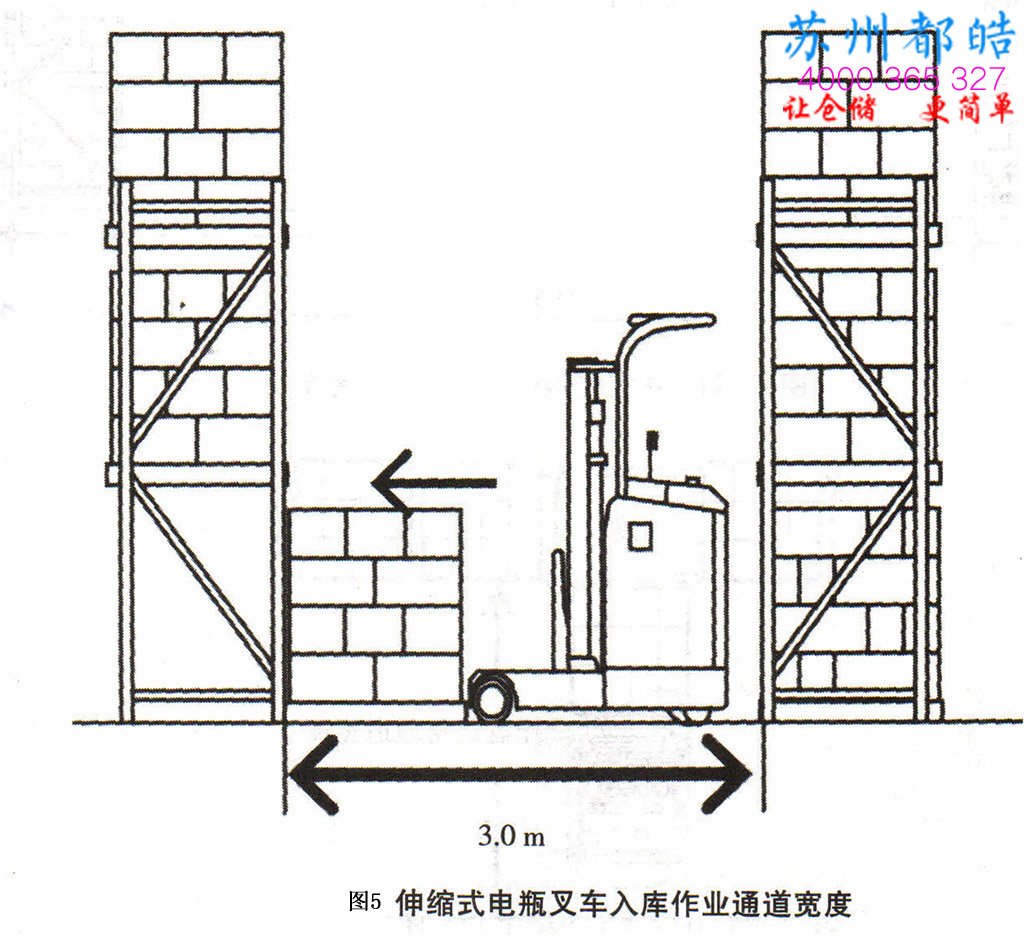

图5为伸缩式电瓶叉车入库作业。在一般情况下要求托盘货架的最底层高度必须富余40cm，叉车才能够进入货架底层作业。如果采用把托盘装载单元（托盘尺寸1.1m*1.1m）推入货架底层中的方法，通道宽度为3m
（7）托盘大小对通道宽度的影响

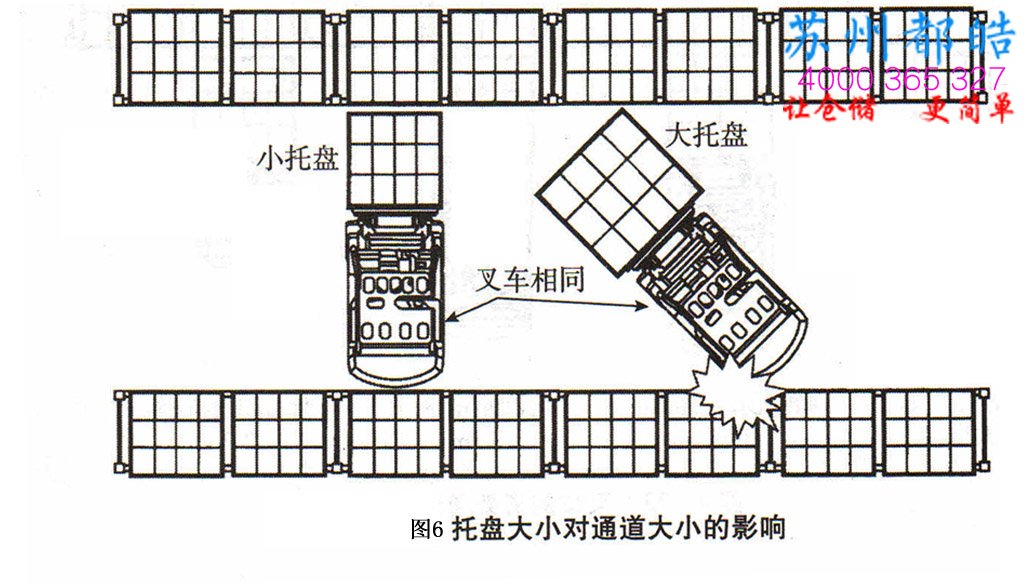

一般通道宽度是按照1.1m*1.1m的标准托盘来设计的。托盘规格尺寸变大要求的通道宽度也相应增加。图6为托盘大小对通道大小的影响。
下表为1.5t叉车的通道和托盘的对应关系。
（8）实际最小直角通道

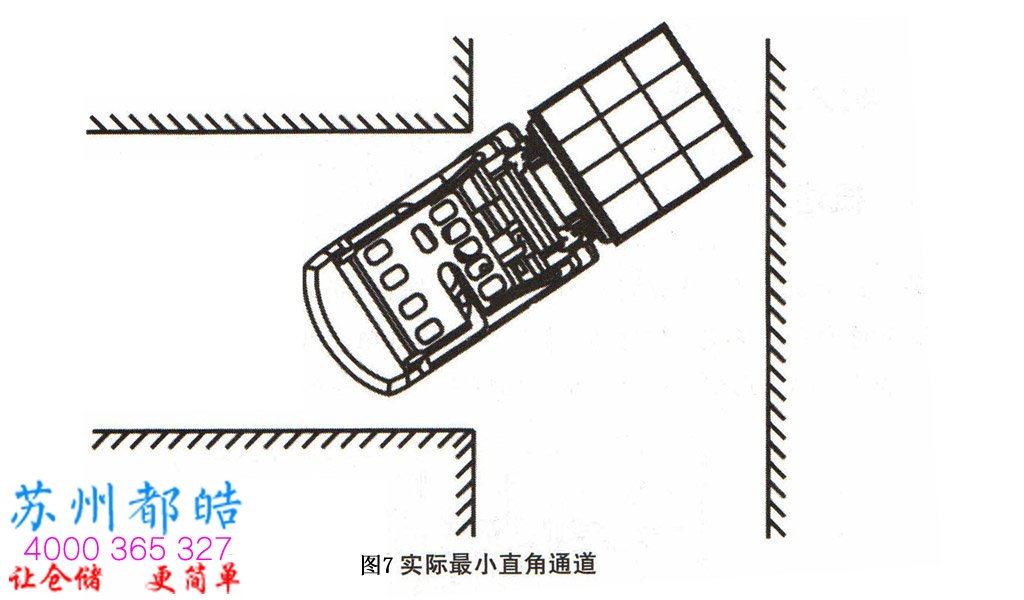

在图7中，叉车实际最小直角通道宽度与叉车和托盘的种类有关。一般情况是理论最小直角通道加200mm为实际最小直角通道。
下表为1.5t叉车托盘尺寸1.1m*1.1m时的通道宽度。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
